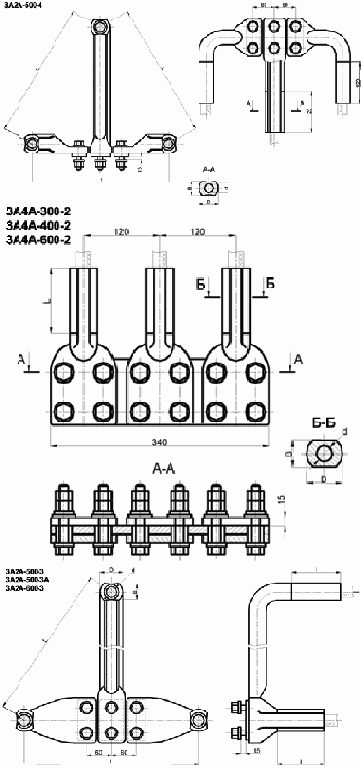

Зажимы аппаратные типа 2А2А, 2А4А, 2А6А
Зажимы аппаратные 2А2А, 2А4А, 2А6А предназначены для присоединения двух и более проводов алюминиевых, алюминиевых полых и сталеалюминиевых к выводу аппаратов и присоединения спусков к ответвительным зажимам в открытых распределительных устройствах.
Технические характеристики:
| Марка зажима | Марка проводапо ГОСТ 839-80 | ||
| 2А2А-300-1 2А2А-300-4 | 350; 400 | ||
| 2А2А-500-1 | 450; 500; 550 | ||
| 2А2А-300-1 2А2А-300-4 | 350; 400 | ||
| 2А2А-500-1 | 450; 500; 550 | ||
| 2А2А-500-3 | 450; 500 | ||
| 2А4А-300-3 | 350; 400 | ||
| 2А2А-500-4 | 450; 500; 550 | ||
| 2А4А-300-4 | 350; 400 | ||
| 2А6А-300-3 2А6А-300-4 | 350; 400 | ||
| 2А6А-500-3 2А6А-500-4 | 450; 500; 550 | ||
| 2А6А-600-3 2А6А-600-4 | 650 |
Зажимы аппаратные типа 3А2А, 3А4А
Зажимы аппаратные 3А2А, 3А4А предназначены для присоединения двух и более проводов алюминиевых, алюминиевых полых и сталеалюминиевых к выводу аппаратов и присоединения спусков к ответвительным зажимам в открытых распределительных устройствах.
Технические характеристики:
| Марка зажима | Марка проводапо ГОСТ 839-80 | ||
| 3А2А-400-3 | 450;500; | ||
| 3А2А-500-4А | 550; | ||
| 3А4А-300-2 | 350;450; | ||
| 3А4А-400-2 | 450;500;550; | ||
| 3А4А-600-2 | 650; | ||
| 3А2А-500-3 | 450;500; | ||
| 3А2А-500-3А | 550; | ||
| 3А2А-600-3 | 650; |

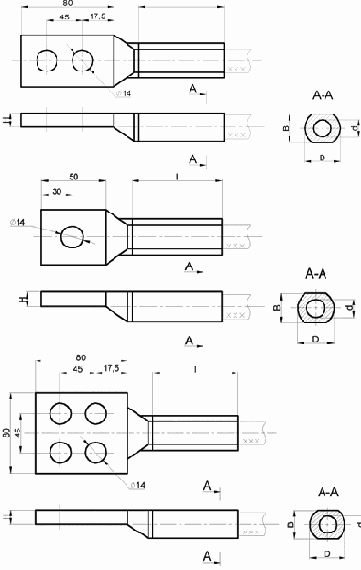

Зажимы аппаратные типа А1А, А2А, А4А
Зажимы аппаратные А1А, А2А, А4А с одним, двумя, четырьмя, шестью отверстиями в контактной поверхности предназначены для присоединения медных, алюминиевых, полых, сталеалюминиевых проводов к выводам аппаратов.
Технические характеристики:
| Марка зажима | Марка проводапо ГОСТ 839-80 | ||||
| А1А-10Г-1 | — | + | |||
| А1А-16Г-1 | 16 | + | |||
| А1А-25Г-1 | 25 | + | |||
| А1А-35Г-1 | 35 | + | |||
| А1А-50Г-1 | 50 | + | |||
| А1А-70Г-1 | 70 | + | |||
| А1А-95Г-1 | 95 | + | |||
| А2А-16Г-1 | 16 | + | |||
| А2А-25Г-1 | 25 | + | |||
| А2А-300-2 | 350; 400 | + | |||
| А2А-35Г-1 | 35 | + | |||
| А2А-400-2 | 450; 500; 550 | + | |||
| А2А-50Г-1 | 50 | + | |||
| А2А-70Г-1 | 70 | + | |||
| А2А-95Г-1 | 96 | + | |||
| А4А-120Г-1 | 120; 150 | + | |||
| А4А-150Г-1 | 185 | + | |||
| А4А-185Г-1 | 240 | + | |||
| А4А-240Г-1 | 300 | + | |||
| А4А-300-2 | 350; 400 | + | |||
| А4А-400-2 | 450; 500; 550 | + | |||
| А4А-600-2 | 600; 650 | + | |||
| А4А-700-2 | — | + | |||
| А4А-70Г-1 | 70 | + | |||
| А4А-95Г-1 | 95 | + |
Зажимы аппаратные типа А1М, А2М, А4М
Зажимы аппаратные А1М, А2М, А4М с одним, двумя, четырьмя, шестью отверстиями в контактной поверхности предназначены для присоединения медных, алюминиевых, полых, сталеалюминиевых проводов к выводам аппаратов.
Технические характеристики:
| Марка зажима | Марка медного проводапо ГОСТ 839-80 | ||
| А1М-120-2 | 120 | ||
| А1М-150-2 | 150 | ||
| А1М-185-2 | 185 | ||
| А1М-240-2 | 240 | ||
| А1М-300-2 | 300 | ||
| А1М-35-2 | 35 | ||
| А1М-400-2 | 400 | ||
| А1М-50-2 | 50 | ||
| А1М-70-2 | 70 | ||
| А1М-95-2 | 95 | ||
| А2М-120-2 | 120 | ||
| А2М-150-2 | 150 | ||
| А2М-185-2 | 185 | ||
| А2М-240-2 | 240 | ||
| А2М-300-2 | 300 | ||
| А2М-35-2 | 35 | ||
| А2М-400-2 | 400 | ||
| А2М-50-2 | — | ||
| А2М-70-2 | 70 | ||
| А2М-95-2 | 95 |

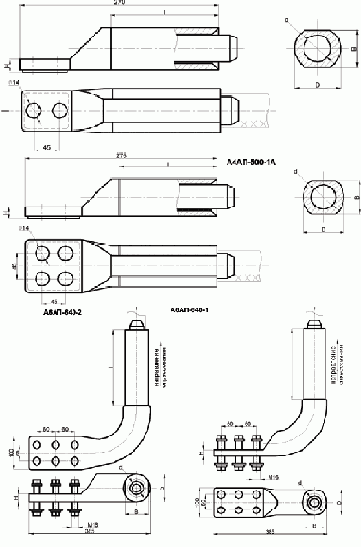

Зажимы аппаратные типа А2АП, А4АП, А6АП
Зажимы аппаратные А2АП, А4АП, А6АП с одним, двумя, четырьмя, шестью отверстиями в контактной поверхности предназначены для присоединения медных, алюминиевых, полых, сталеалюминиевых проводов к выводам аппаратов.
Технические характеристики:
| Марка зажима | Марка, сечение провода, мм | d, мм | |||
| А2АП-500 А4АП-500 | ПА-500 | 47 | |||
| А2АП-640 А4АП-640 А6АП-640 | АП-640 | 60 |
применяется на линиях электропередачи
Зажим натяжной заклинивающийся Н3-2- 7 применяется на линиях электропередачи для крепления алюминиевых, сталеалюминиевых и медных проводов диаметром 11,4 мм 17,1 мм.
Разрушающая нагрузка зажима- 57 кН.
Масса зажима 1,67 кг.
Зажим Н3-2-7 соответствует требованиям ТУ 34 13.11310-88.
<
<
и грозозащитных тросов воздушных линий
Зажимы натяжные типа НБ-2-6 предназначены для крепления и удержания в натянутом состоянии проводов и грозозащитных тросов воздушных линий электропередачи.
Разрушающая нагрузка 57 кН.
Масса 2,0 кг.
Зажимы натяжные соответствуют требованиям ГОСТ 13276-79.
<

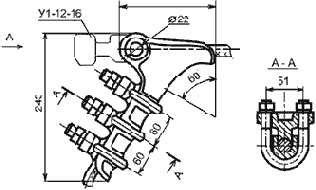

Зажимы болтовые типа НБ-3-6Б
Зажим натяжной болтовой НБ-3-6Б предназначен для крепления алюминиевых, сталеалюминиевых и медных проводов сечением от 150 до 300 кв. мм к натяжным подвескам анкерно-угловых опор.
Для проводов А 150- А 300 зажим НБ-3-6Б комплектуется ушком У1-12-16.
Технические характеристики:
Разрушающая нагрузка, кН |
Масса, кг | ||
|
88,2 |
4,14 |
не ниже 90% от прочности
  Технические характеристики:
|
применяется на линиях электропередачи
Зажим натяжной клиновой коушный НКК-1- 1Б применяется на линиях электропередачи для крепления сталеалюминиевых проводов диаметром 4,5 мм 9,6 мм (клин №1), канаты стальные 6,6 мм 9,2 мм (клин №2).
Разрушающая нагрузка зажима 60 кН.
Масса зажима 0,9 кг.
Зажим соответствует требованиям ТУ 3449-131-00111120.
<
предназначен для крепления стальных
  Зажим натяжной клиновый коушный НКК-2- 1 предназначен для крепления стальных канатов диаметром от 11,0 до 15,5 мм к натяжным подвескам анкерно-угловых опор. Зажим НКК-2-1 комплектуется при поставках одним из клиньев. номер которого следует указывать в зависимости от сечения проводов и диаметров канатов. применяемых на линии. |
Зажимы натяжные монтажные типа МП и МК
Натяжные монтажные зажимы типов МП и МК предназначены для осуществления заделки (захвата) провода при натяжке проводов в процессе монтажа линий электропередачи.
Особенностью этих зажимов является то, что они позволяют осуществлять не только концевую заделку провода или каната, но и захватить провод в пролете без его повреждения.
Натяжные монтажные зажимы выпускаются плашечные типа МП и клиновые типа МК.
Монтажный зажим марки МК-7 по конструкции существенно отличается от остальных зажимов типа МК.
Технические характеристики:
| Марка зажима | Марка зажима | Размеры, мм | Масса, кН | Размеры, кг | |||||||||||
| R | d | L | a | ||||||||||||
| МП-1 | — | — | 17 | 170 | 16 | 13 | 2,2 | ||||||||
| МК-2 | 1 | 8,5 | 12 | 360 | — | 35 | 3,82 | ||||||||
| 2 | 3,62 | ||||||||||||||
| МК-3 | 1 | 9,5 | 16 | 360 | — | 72 | 7,85 | ||||||||
| 2 | 7,63 | ||||||||||||||
| 3 | 7,95 | ||||||||||||||
| 4 | 7,89 | ||||||||||||||
| МК-4 | 1 | 12,0 | 18 | 360 | — | 110 | 10,34 | ||||||||
| 2 | 10,04 | ||||||||||||||
| 3 | 9,92 | ||||||||||||||
| МК-5 | 1 | 8,5 | 12 | 400 | — | 32 | 5,4 | ||||||||
| 2 | 5,86 | ||||||||||||||
| МК-6 | — | 15,0 | 24 | 380 | — | 200 | 16,54 | ||||||||
| МК-7 | — | 9,5 | 15 | 350 | — | 80 | 19,52 |

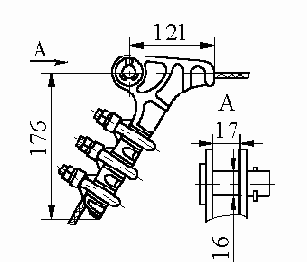

Зажимы натяжные типа НАП
Зажимы натяжные типа НАП предназначены для крепления сталеалюминевых и алюминиевых полых проводов к натяжной подвеске воздушных линий электропередачи.
Технические характеристики:
| Марка зажима | Номинальное сечение провода, мм,марок АС, АПС, АСКС, АПСКС, АСКП, АСК, АПСКП, АПСК, АП, ПА | ||
| НАП-500 | 500 | ||
| НАП-640 | 640 |
Зажимы натяжные типа НАС
Зажимы натяжные типа НАС предназначены для крепления сталеалюминевых и алюминиевых полых проводов к натяжной подвеске воздушных линий электропередачи.
Технические характеристики:
| Марка зажима | Номинальное сечение провода, мм,марок АС, АПС, АСКС, АПКС, АСКП, АСК, АПСКП, АПСК, АП, ПА | d, мм | d1, мм | ||||
| НАС-240/1200 | 185/24 - 1200/67 | 25 | 9,0 |
Зажимы натяжные типа НАСУС
Зажимы натяжные типа НАСУС предназначены для крепления сталеалюминевых и алюминиевых полых проводов к натяжной подвеске воздушных линий электропередачи.
Технические характеристики:
| Марка зажима | Номинальное сечение провода, мм,марок АС, АПС, АСКС, АПСКС, АСКП, АСК, АПСКП, АПСК, АП, ПА | d, мм | d1, мм | ||||
| НАСУС-70/500-2 | 70/72 - 500/204 | - | - |
Зажимы натяжные типа НС
Зажимы натяжные типов НС предназначены для крепления к анкерным опорам стальных канатов, медных и бронзовых проводов к натяжным подвескам воздушных линий электропередачи и ошиповки подстанций.
Технические характеристики:
| Марка зажима | L, мм | Диаметр каната, провода, мм | d, мм | ||||
| НС-50/300 | 285 - 540 | 9,1 - 22,5 | 10 - 23,5 |

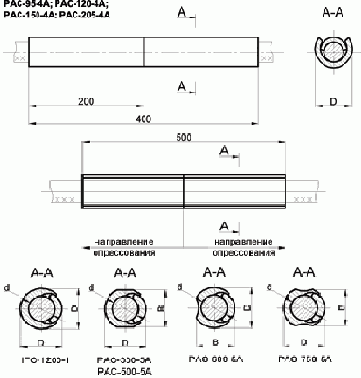

Зажимы ремонтные (РАС)
Зажимы ремонтные типа РАС устанавливаются в местах повреждения сталеалюминиевых проводов. Эти повреждения проводов возможны в процессе их монтажа и возникают, как правило, от случайных ударов.
Технические характеристики:
| Марка зажима | Марка проводапо ГОСТ 839-80 | Размер D, мм | Масса, кг | ||||||||||
| марка | Диаметр, мм | ||||||||||||
| РАС-95-4А | АС95/16 | 13,5 | 24,5 | 0,242 | |||||||||
| РАС-120-4А | АС120/19АС120/27АС70/72 | 15,215,415,4 | 27 | 0,268 | |||||||||
| РАС-150-4А | АСАС150/19АС150/24АС150/34 | 16,817,117,5 | 33,0 | 0,402 | |||||||||
| РАС-205-4А | АС185/24АС185/29АС185/43АС205/27АС205/141 | 18,918,819,619,819,8 | 35,0 | 0,432 | |||||||||
| d | D | B | |||||||||||
| РАС-330-5А | АС240/32; АС240/39; АС240/56;АС300/39; АС300/48; АС300/66;АС300/67; АС330/30; АС330/43;АС400/18; АС185/128 | 21,6—26,0 | 27,0 | 52 | 44 | 1,76 | |||||||
| РАС-500-5А | АС400/22; АС400/51; АС400/64;АС400/93; АС450/56; АС500/26;АС500/27; АС500/64; АС300/24 | 26,6—30,6 | 31,5 | 58 | 50 | 2,0 | |||||||
| РАС-600-5А | АС550/71; АС600/72 | 32,4—33,2 | 34,5 | 58 | 48 | 1,96 | |||||||
| РАС-750-5А | АС000/204; АС650/79; АС700/86;АС750/93; АС500/336 | 34,5—37,7 | 39,0 | 65 | 56 | 2,75 | |||||||
| РАС-1200-1 | АС1200/67 | 46,5 | 49 | 75 | 75 | 6,3 |
Зажимы транзитные типа ТРАС
Зажимы транспозиционные типа ТРАС предназначены для крепления сталеалюминевых и алюминиевых полых проводов к натяжной подвеске воздушных линий электропередачи.
Технические характеристики:
| Марка зажима | Номинальное сечение провода, мм,марок АС, АПС, АСКС, АПКС, АСКП, АСК, АПСКП, АПСК, АП, ПА | d, мм | d1, мм | ||||
| ТРАС-240/1200 | 185/24 - 1200/67 | 49 | 14,5 |
Зажимы плашечные типа ПА
Зажимы плашечные типа ПА предназначены для соединения алюминиевых и сталеалюминиевых проводов в петлях анкерных опор воздушных линий электропередачи и осуществления отпаек.
Технические характеристики:
| Марка зажима | Размеры, мм | Расчетный диаметр провода, мм | |||||
| L | R | ||||||
| ПА-1 | 52 | 4 | 5,1 - 9 | ||||
| ПА-2 | 60 | 6 | 9,6 - 11,4 | ||||
| ПА-3 | 69 | 7,5 | 12,3 - 14 |
| Марка зажима | Для проводов диаметром, мм | Размеры, мм | Масса, кг | ||||||||||||
| d | A | B | H | L | |||||||||||
| ПА-4-1 | 15,4 - 20,0 | 18 | 40 | 65 | 79 | 112 | 0,93 | ||||||||
| ПА-5-1 | 20,0 - 24,8 | 22 | 45 | 75 | 84 | 124 | 1,11 |
| Марка зажима | Для проводов диаметром, мм | Размеры, мм | Масса, кг | ||||||||||||
| d | A | B | H | L | |||||||||||
| ПА-6-1 | 24,8 - 30,6 | 29 | 52 | 90 | 84 | 194 | 2,04 |

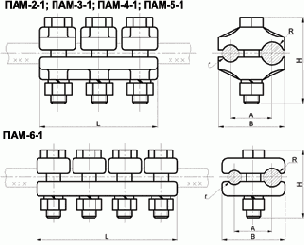

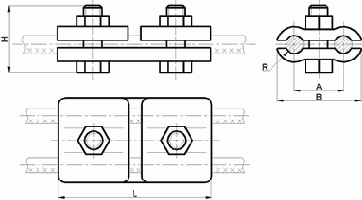

Зажимы плашечные типа ПАМ
Для осуществления перехода с медных проводов на алюминиевые или сталеалюминиевые провода в шлейфах анкерных опор или ответвлениях на ВЛ применяются соединительные плашечные зажимы типа ПАМ
В соединительных плашечных зажимах провод закрепляется затяжкой плашек болтами. После затяжки болтов между краями желобных плашек и корпуса должен оставаться незначительный зазор. Наличие зазора подтверждает, что зажим выбран правильно.
Через несколько дней необходимо дополнительно подтянуть болты, так как из-за деформации провода давление в контакте, обычно, несколько ослабевает. При полной затяжке болтов провод прочно закрепляется плашками.
Технические характеристики:
| Марка зажима | Размеры, мм | Масса, кг | |||||||||||||
| r | R | A | B | H | L | ||||||||||
| ПАМ-2-1 | 4,0 | 6,0 | 30 | 46 | 62 | 88 | 0,475 | ||||||||
| ПАМ-3-1 | 5,5 | 7,5 | 37 | 56 | 79 | 102 | 0,719 | ||||||||
| ПАМ-4-1 | 6,5 | 9,0 | 40 | 62 | 84 | 112 | 0,943 | ||||||||
| ПАМ-5-1 | 9,0 | 11,0 | 45 | 72 | 84 | 124 | 1,032 | ||||||||
| ПАМ-6-1 | 11,5 | 14,5 | 52 | 90 | 84 | 194 | 2,021 |
Зажимы плашечные типа ПС
На линиях электропередачи 35-110 кВ заземление молниезащитных тросов осуществляется зажимами ПС
Технические характеристики:
| Марка зажима | Для канатов диаметром, мм | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | |||||||||
| A | L | M | |||||||||||
| ПС-1-1 | 5,5 ... 8,6 | 28 | 70 | 36 | 2,5 | 0,373 | |||||||
| ПС-2-1 | 9,1 ... 12,0 | 34 | 70 | 36 | 2,5 | 0,42 | |||||||
| ПС-3-1 | 12,5 ... 14,0 | 34 | 92 | 42 | 2,5 | 0,75 |
Зажим поддерживающий ПГ
Зажимы поддерживающие предназначены для крепления проводов и стальных канатов к изолирующим подвескам на промежуточных и промежуточно-угловых опорах воздушных линий электропередачи.
Технические характеристики:
|
Зажим поддерживающий ПГ-2-11Д
Зажим поддерживающий типа ПГ-2-11Д применяется для подвески грозозащитных тросов диаметром 8,0 мм ... 10,5 мм на промежуточных опорах линий электропередачи.
Технические характеристики:
|
Зажимы поддерживающие типа ПГ применяются
Зажимы поддерживающие типа ПГ применяются для подвески грозозащитных тросов на промежуточных опорах линий электропередачи.
Технические характеристики:
|

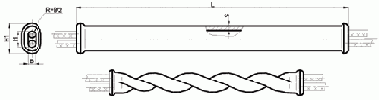

Зажимы соединительные овальные типа СОАС
Зажимы соединительные овальные типа СОАС предназначены для соединения алюминиевых проводов методом местного обжатия. Монтаж зажимов осуществляется при помощи клещей МИ-19а.
Технические характеристики:
| Марка зажима | Марка алюминиевыхи сталеалюминиевых проводовпо ГОСТ 839-80 | Размеры, мм | Прочность заделки провода, кН | Масса, кг | |||||||||||||
| B | S | H | H1 | L | |||||||||||||
| СОАС-10-3 | АС10/1,8 | 5,00 | 1,5 | 10,6 | 16,0 | 200 | 3,56 | 0,026 | |||||||||
| СОАС-16-3 | АС16АС16/2,7 | 6,25 | 1,7 | 12,5 | 18,9 | 200 | 2,6035,598 | 0,045 | |||||||||
| СОАС-25-3 | А25АС25/4,2 | 7,5 | 1,7 | 15,2 | 21,6 | 250 | 3,9108,366 | 0,05 | |||||||||
| СОАС-35-3 | А35АС35/6,2 | 9,2 | 2,1 | 19,0 | 27,4 | 330 | 5,32212,172 | 0,13 | |||||||||
| СОАС-50-3 | А50АС50/8,0 | 10,5 | 2,3 | 22,0 | 31,0 | 400 | 7,37815,401 | 0,16 | |||||||||
| СОАС-70-3 | А70АС70/11 | 12,5 | 2,6 | 26,0 | 35,4 | 450 | 10,15921,717 | 0,23 | |||||||||
| СОАС-95-3 | А95А120АС95/16АЖ70/39 | 15,0 | 2,6 | 31,0 | 41,0 | 750 | 13,15117,66130,03258,50 | 0,465 | |||||||||
| СОАС-120-3 | А150АС120/19АС120/27 | 17,0 | 3,1 | 35,0 | 46,0 | 900 | 21,71237,36944,518 | 0,76 | |||||||||
| СОАС-150-3 | АС150/19АС150/24АС150/34 | 19,0 | 3,1 | 39,0 | 50 | 1000 | 41,67647,05156,379 | 0,92 | |||||||||
| СОАС-185-3 | А185АС185/24АС150/29АС85/43 | 21,0 | 3,4 | 43,0 | 55,0 | 1000 | 26,84952,26855,85069,990 | 1,21 |

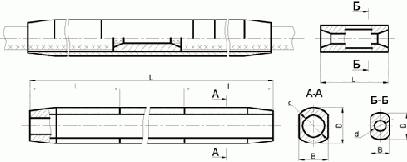

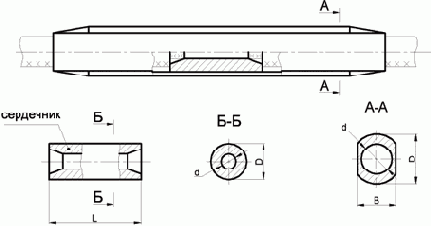

Зажимы соединительные типа САС
Зажимы соединительные типа САС предназначены для присоединения сталеалюминиевых, алюминиевых полых проводов.
Технические характеристики:
| Марка зажима | Матрицаопрессования | Размеры, мм | Разрушающая нагрузка,не менее, кН | Масса, кг | |||||||||||||
| d | D | B | I | L | |||||||||||||
| САС240-1 | А-44 С-21 | 2511,5 | 5226 | 4420 | 215— | 54080 | 52,755,857,367,5 | 2,325 | |||||||||
| САС-240-2 | А-44 С-22 | 2514,5 | 5228 | 4422 | 215— | 54080 | 69,972,8 | 2,338 | |||||||||
| САС-240-3 | А-44 С-23 | 2516,5 | 5228 | 4423 | 215— | 54080 | 88,4 | 2,318 | |||||||||
| САС-330-1 | А-46 С-22 С-23 С-22 | 2814,5 | 5428 | 4422 | 230— | 58080 | 81,590,593,4 | 2,438 | |||||||||
| САС-400-1 | А-46 С-21 | 2811,5 | 5426 | 4420 | 230— | 58080 | 79,977,085,6 | 2,425 | |||||||||
| САС-300-1 | А-46 С-26 | 28185 | 5432 | 4426 | 230— | 58090 | 113,6105,7 | 2,524 | |||||||||
| САС-400-2 | А-50 С-29 | 31,520 | 5834 | 5028 | 275— | 66090 | 156,3 | 3,225 | |||||||||
| САС-500-1 | А-50 С-23 | 31,516,5 | 5828 | 5023 | 275— | 66080 | 108,4116,2118,2 | 3,118 | |||||||||
| САС-500-2 | А-50 С-21 | 31,511,5 | 5826 | 5020 | 275— | 66080 | 100,9101,2 | 3,125 | |||||||||
| САС-500-3 | А-56 С-23 | 3516,5 | 6528 | 5623 | 315— | 75080 | 133,4 | 4,218 | |||||||||
| САС-600-1 | А-56 С-26 | 3518,5 | 6532 | 5626 | 315— | 75090 | 149,5165,4 | 4,324 | |||||||||
| САС-650-1 | А-66 С-29 | 4120 | 7534 | 6528 | 340— | 80090 | 180,4 | 6,625 | |||||||||
| САС-1200-1 | МШ-65 МШ-26 | 4917,5 | 7530 | —— | 320— | 77085 | 231,4 | 6,3 |
Зажимы соединительные типа САСУС
Для соединения сталеалюминиевых проводов особо усиленной конструкции применяются зажимы соединительные прессуемые типа САСУС.
Соединение стальной части провода производится методом «врасплет». Опрессование сердечника зажима производят сначала шестигранной, затем круглой матрицей, а опрессование корпуса зажима — круглой.
Технические характеристики:
| Марка зажима | Марка проводапо ГОСТ 839-80 | Размеры, мм | Прочностьзаделкипроводов, кН | Масса, кг | |||||||||||
| d | D | B | L | ||||||||||||
| САСУС-70-1 | АС70/72 | 2116,5 | 5024 | 42— | 37070 | 87,14 | 1,56 | ||||||||
| САСУС-95-1 | АС95/141 | 2924,5 | 5832 | 47— | 39090 | 162,69 | 2,03 | ||||||||
| САСУС-185-1 | АС185/128 | 2924,5 | 5532 | 46— | 51090 | 165,43 | 2,23 | ||||||||
| САСУС-300-1 | АС300/204 | 33,530,0 | 6538 | 55— | 420120 | 256,12 | 2,75 | ||||||||
| САСУС-500-1 | АС500/336АЖС500/336 | 44,038,5 | 7550 | 63— | 600200 | 419,98 | 5,30 |

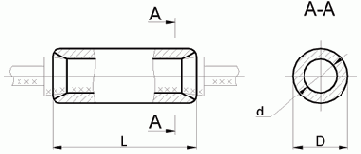

Зажимысоединительные типа СВС
Зажимы соединительные типа СВС применяются на линиях электропередачи для соединения стальных канатов.
Зажимы типа СВС обеспечивают прочность заделки провода не менее 90% разрывного усилия каната.
Зажимы типа СВС соответствуют требованиям ТУ 3449-130-00111120.
Технические характеристики:
| Марка зажима | Для канатов диаметром, мм | Матрица прессования | Размеры, мм | Масса, кг | |||||||||
| d | D | L | |||||||||||
| СВС-50-3 | 9,1 ... 9,2 | МШ-22,5 | 14,5 | 26 | 80 | 0,22 | |||||||
| СВС-70-3 | 11 | МШ-26 | 17,5 | 30 | 85 | 0,3 | |||||||
| СВС-100-3 | 13 | МШ-31,5 | 21 | 36 | 90 | 0,47 | |||||||
| СВС-120-3 | 14 | МШ-33,8 | 22,5 | 40 | 95 | 0,64 | |||||||
| СВС-135-3 | 15 | МШ-34,6 | 24 | 40 | 100 | 0,63 | |||||||
| СВС-150-3 |

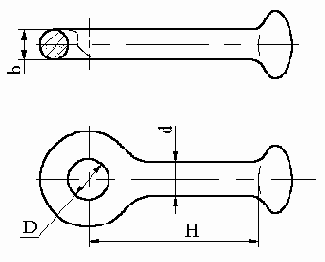

Звенья промежуточные 2ПР
Звенья промежуточные типа 2ПР предназначены для увеличения и регулирования длины подвески.
Звенья промежуточные соответствуют требованиям ТУ 3449-109-00111120.
Технические характеристики:
| Марка звена | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||||
| B | d | L | B1 | H | C | ||||||||||||
| 2ПР-7-1 | 17 | 16 | 70 | 36 | 110 | 61 | 70 | 0,49 | |||||||||
| 2ПР-12-1 | 23 | 22 | 85 | 50 | 145 | 78 | 120 | 1,25 | |||||||||
| 2ПР-16-1 | 26 | 25 | 100 | 46 | 170 | 83 | 160 | 1,87 | |||||||||
| 2ПР-21-1 | 29 | 28 | 105 | 56 | 175 | 98 | 210 | 2,73 | |||||||||
| 2ПР-25-1 | 34 | 32 | 110 | 63 | 190 | 110 | 300 | 5,31 | |||||||||
| 2ПР-30-1 | 38 | 36 | 130 | 70 | 210 | 120 | 300 | 5,31 | |||||||||
| 2ПР-35-1 | 40 | 38 | 140 | 75 | 230 | 125 | 350 | 5,31 | |||||||||
| 2ПР-45-1 | 42 | 40 | 150 | 80 | 250 | 130 | 450 | 7,67 |
Звенья промежуточные 2ПРР
Звенья промежуточные типа 2ПРР предназначены для увеличения и регулирования длины подвески.
Звенья промежуточные соответствуют требованиям ТУ 3449-109-00111120.
Технические характеристики:
| Марка звена | Размеры, мм | Разрушающая нагрузка,не менее, кН | Масса, кг | ||||||||||||||||
| d | D | B | H | B1 | L | L1 | |||||||||||||
| 2ПРР-7-2 | 16 | 17 | 17 | 30 | 56 | 245 | 315 | 70 | 1,2 | ||||||||||
| 2ПРР-21-2 | 28 | 29 | 29 | 56 | 93 | 375 | 445 | 210 | 4,87 | ||||||||||
| 2ПРР-30-2 | 36 | 38 | 38 | 70 | 120 | 375 | 455 | 300 | 8,41 | ||||||||||
| 2ПРР-12-2А | 22 | 23 | 23 | 45 | 78 | 245 | 305 | 120 | 1,58 | ||||||||||
| 2ПРР-16-2А | 25 | 26 | 26 | 60 | 83 | 245 | 315 | 160 | 2,72 |
Звенья промежуточные монтажные ПТМ
Звенья промежуточные монтажные ПТМ предназначены для монтажа подвесок на линиях электропередачи.
Звенья промежуточные монтажные ПТМ соответствуют ТУ 3449-109-00111120.
Технические характеристики:
| Марка звена | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||||
| L | L1 | D | B | b | d | ||||||||||||
| ПТМ-7-2 | 80 | 60 | 17 | 17 | 16 | 16 | 70 | 0,7 | |||||||||
| ПТМ-12-2 | 100 | 80 | 17 | 23 | 22 | 22 | 120 | 1,8 | |||||||||
| ПТМ-16-2 | 110 | 90 | 26 | 26 | 25 | 25 | 160 | 2,2 | |||||||||
| ПТМ-21-2 | 115 | 90 | 29 | 29 | 28 | 28 | 210 | 1,5 | |||||||||
| ПТМ-30-2 | 140 | 100 | 38 | 38 | 36 | 36 | 300 | 6,7 |
| Марка звена | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||
| L | D | B | d | ||||||||||
| ПТМ-7-3А | 50 | 17 | 17 | 16 | 70 | 0,6 | |||||||
| ПТМ-12-3А | 70 | 23 | 23 | 22 | 120 | 1,7 | |||||||
| ПТМ-16-3А | 80 | 26 | 26 | 25 | 160 | 2,3 |
| Марка звена | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||||||
| B | B1 | d | D | L | L1 | R | |||||||||||||
| ПТМ-7-3 | 17 | 56 | 16 | 17 | 50 | 88 | 19 | 70 | 0,70 | ||||||||||
| ПТМ-12-3 | 23 | 78 | 22 | 23 | 70 | 122 | 26 | 120 | 1,80 | ||||||||||
| ПТМ-16-3 | 26 | 78 | 25 | 26 | 80 | 144 | 32 | 160 | 2,40 |

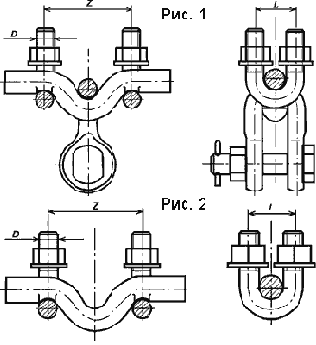

Звенья промежуточные ПР
Звенья промежуточные ПР предназначены для увеличения и регулирования длины подвески.
Звенья промежуточные соответствуют требованиям ТУ 3449-109-00111120.
Технические характеристики:

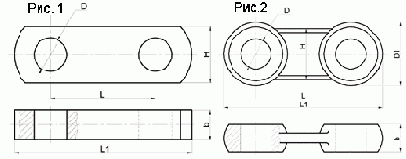

| Марка звена | № рис. | Размеры, мм | Разрушающая нагрузка,не менее, кН | Масса, кг | |||||||||||||||
| D | D1 | b | H | L | L1 | ||||||||||||||
| ПР-7-6 | 1 | 17 | 42 | 16 | 40 | 70 | 112 | 70 | 0,44 | ||||||||||
| ПР-12-6 | 1 | 23 | 51 | 22 | 50 | 85 | 136 | 120 | 0,94 | ||||||||||
| ПР-16-6 | 1 | 26 | 56 | 25 | 55 | 100 | 156 | 160 | 1,36 | ||||||||||
| ПР-21-6 | 2 | 29 | — | 28 | 60 | 105 | 163 | 210 | 1,75 | ||||||||||
| ПР-25-6 | 2 | 34 | — | 32 | 65 | 110 | 174 | 250 | 2,35 | ||||||||||
| ПР-30-6 | 2 | 38 | — | 36 | 70 | 130 | 200 | 300 | 3,24 | ||||||||||
| ПР-35-6 | 2 | 40 | — | 38 | 75 | 140 | 216 | 350 | 4,0 | ||||||||||
| ПР-45-6 | 2 | 42 | — | 40 | 85 | 150 | 236 | 450 | 5,30 | ||||||||||
| ПР-53-6 | 2 | 44 | — | 42 | 90 | 165 | 259 | 530 | 6,38 | ||||||||||
| ПР-60-6 | 2 | 47 | — | 45 | 95 | 185 | 292 | 600 | 8,90 | ||||||||||
| ПР-75-6 | 2 | 52 | — | 50 | 105 | 195 | 313 | 750 | 11,60 | ||||||||||
| ПР-90-6 | 2 | 58 | — | 56 | 115 | 215 | 344 | 900 | 14,87 | ||||||||||
| ПР-110-6 | 2 | 62 | — | 60 | 130 | 240 | 380 | 1100 | 20,0 | ||||||||||
| ПР-120-6 | 2 | 67 | — | 65 | 150 | 260 | 420 | 1200 | 29,6 |
Звенья промежуточные ПРВ
Звенья промежуточные вывернутые типа ПРВ предназначены для изменения плоскости шарнирности соединяемой в подвеске сцепной арматуры.
Звенья промежуточные вывернутые соответствуют ТУ 3449-109-00111120.
Технические характеристики:
| Марка звена | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||
| L | D | B | |||||||||
| ПРВ-7-1 | 130 | 17 | 16 | 70 | 0,43 | ||||||
| ПРВ-12-1 | 140 | 23 | 22 | 120 | 0,74 | ||||||
| ПРВ-16-1 | 150 | 26 | 25 | 160 | 0,91 | ||||||
| ПРВ-21-1 | 150 | 29 | 28 | 210 | 1,3 | ||||||
| ПРВ-45-1 | 250 | 42 | 40 | 450 | 4,1 | ||||||
| ПРВ-53-1 | 250 | 44 | 42 | 530 | 5,4 | ||||||
| ПРВ-60-1 | 250 | 47 | 45 | 600 | 6,5 | ||||||
| ПРВ-75-1 | 250 | 52 | 50 | 750 | 8,2 | ||||||
| ПРВ-90-1 | 300 | 58 | 56 | 900 | 11,2 |

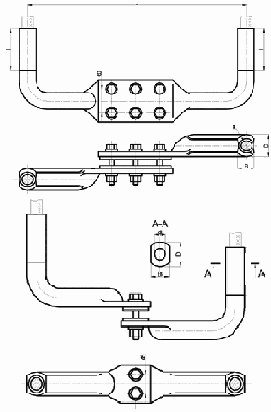

Звенья промежуточные регулируемые ПРР
Звенья промежуточные регулируемые ПРР предназначены для увеличения и регулирования длины подвески.
Звенья промежуточные регулируемые соответствуют требованиям ТУ 3449-109-00111120.
Технические характеристики:
| Марка звена | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||
| L | B | b | D | d | |||||||||||
| ПРР-7-1 | 490 | 17 | 16 | 17 | 16 | 70 | 2,08 | ||||||||
| ПРР-12-1A | 490 | 23 | 22 | 23 | 22 | 120 | 3,38 | ||||||||
| ПРР-12-1 | 550 | 23 | 22 | 23 | 22 | 120 | 3,69 | ||||||||
| ПРР-16-1A | 490 | 26 | 25 | 26 | 25 | 160 | 4,6 | ||||||||
| ПРР-21-1 | 750 | 29 | 28 | 29 | 28 | 210 | 8,76 | ||||||||
| ПРР-30-1 | 750 | 38 | 36 | 38 | 36 | 300 | 14,65 |
Звенья промежуточные трехлапчатые типа ПРТ
Звенья промежуточные трехлапчатые типа ПРТ предназначены для удлинения гирлянд изоляторов, а также для перехода с однолапчатой проушины на двухлапчатую.
Звенья промежуточные соответствуют требованиям ТУ 3449-109-00111120.
Технические характеристики:
| Марка звена | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||
| B | b | H | D | d | |||||||||||
| ПРТ-4-1 | 15 | 14 | 75 | 15 | 14 | 40 | 0,3 | ||||||||
| ПРТ-7-1 | 17 | 16 | 70 | 17 | 16 | 70 | 0,462 | ||||||||
| ПРТ-12-1 | 23 | 22 | 100 | 22 | 23 | 120 | 1,145 | ||||||||
| ПРТ-16-1 | 26 | 25 | 110 | 26 | 25 | 160 | 1,43 | ||||||||
| ПРТ-21-1 | 29 | 28 | 115 | 29 | 28 | 210 | 2,3 | ||||||||
| ПРТ-25-1 | 34 | 32 | 34 | 32 | 250 | 3,27 | |||||||||
| ПРТ-30-1 | 38 | 36 | 38 | 36 | 300 | 4,20 | |||||||||
| ПРТ-45-1 | 42 | 40 | 42 | 40 | 450 | 7,21 | |||||||||
| ПРТ-60-1 | 47 | 45 | 185 | 47 | 45 | 600 | 9,78 |
| Марка звена | Размеры, мм | Разру- шающая нагрузка, кН |
Масса, кг | ||||
| B | b | H | D | d | |||
| ПРТ-7/4-1 | 15 | 16 | 85 | 17 | 14 | 40 | 0,35 |
| ПРТ-12/4-1 | 15 | 22 | 90 | 23 | 14 | 40 | 0,41 |
| ПРТ-7/12-2 | 23 | 16 | 95 | 17 | 22 | 70 | 0,9 |
| ПРТ-7/16-2 | 26 | 16 | 95 | 17 | 25 | 70 | 0,96 |
| ПРТ-7/21-2 | 29 | 16 | 105 | 17 | 28 | 70 | 1,1 |
| ПРТ-12/7-2 | 17 | 22 | 95 | 23 | 16 | 70 | 0,7 |
| ПРТ-45/7-1 | 40 | 17 | 72 | 17 | 40 | 70 | 2,42 |
| ПРТ-12/16-2 | 26 | 22 | 110 | 23 | 25 | 120 | 1,6 |
| ПРТ-12/21-2 | 29 | 22 | 110 | 23 | 28 | 120 | 1,7 |
| ПРТ-12/45-2 | 42 | 22 | 150 | 23 | 40 | 120 | 3,43 |
| ПРТ-16/12-2 | 23 | 25 | 110 | 26 | 22 | 120 | 1,5 |
| ПРТ-21/12-2 | 23 | 28 | 110 | 29 | 22 | 120 | 1,5 |
| ПРТ-21/16-2 | 26 | 28 | 125 | 29 | 25 | 120 | 1,8 |
| ПРТ-21/30-2 | 38 | 28 | 140 | 29 | 36 | 210 | 3,67 |
| ПРТ-25/12-2 | 23 | 32 | 135 | 34 | 22 | 120 | 1,74 |
| ПРТ-25/21-2 | 29 | 32 | 140 | 34 | 28 | 210 | 2,96 |
| ПРТ-30/12-2 | 23 | 36 | 140 | 38 | 22 | 120 | 1,9 |
| ПРТ-45/12-2 | 23 | 40 | 150 | 42 | 22 | 120 | 2,1 |
| ПРТ-16/21-2 | 29 | 25 | 115 | 26 | 28 | 160 | 1,9 |
| ПРТ-16/25-2 | 34 | 25 | 125 | 26 | 32 | 160 | 2,17 |
| ПРТ-16/30-2 | 38 | 25 | 125 | 26 | 36 | 160 | 2,63 |
| ПРТ-16/45-2 | 42 | 25 | 145 | 26 | 40 | 160 | 3,94 |
| ПРТ-21/16-2 | 26 | 28 | 115 | 29 | 25 | 160 | 1,8 |
| ПРТ-25/16-2 | 26 | 32 | 125 | 34 | 25 | 160 | 1,71 |
| ПРТ-21/45-2 | 42 | 28 | 150 | 29 | 40 | 210 | 4,8 |
| ПРТ-21/60-2 | 47 | 28 | 170 | 29 | 45 | 210 | 6,15 |
| ПРТ-25/60-2 | 47 | 32 | 170 | 34 | 45 | 250 | 6,25 |
| ПРТ-30/21-2 | 29 | 36 | 140 | 38 | 28 | 210 | 3,1 |
| ПРТ-30/60-2 | 47 | 36 | 175 | 38 | 45 | 300 | 8,3 |
| ПРТ-45/30-2 | 38 | 40 | 160 | 42 | 36 | 300 | 5,78 |
| ПРТ-35/21-2 | 29 | 36 | 140 | 38 | 28 | 210 | 3,1 |
| ПРТ-60/45-2 | 42 | 45 | 165 | 47 | 40 | 450 | 6,16 |
| ПРТ-120/60-1 | 47 | 65 | 275 | 67 | 45 | 600 | 19,5 |
| ПРТ-120/90-1 | 58 | 65 | 275 | 67 | 56 | 900 | 20,8 |
Звено промежуточное ПТР
Звено промежуточное ПТР предназначено для увеличения и плавного регулирования длины подвески за счет винтовой нарезки на подвижных деталях.
Звено промежуточное ПТР соответствует требованиям ТУ 3449-109-00111120.
Технические характеристики:
| Марка звена | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||||
| L | l max | l min | B | d | a | ||||||||||||
| ПТР-7-1 | 618 | 827 | 590 | 17 | 14 | 45 | 66,64 (6,8) | 3,0 | |||||||||
| ПТР-12-1 | 700 | 935 | 664 | 24 | 18 | 55 | 117,68 (12,0) | 5,7 | |||||||||
| ПТР-16-1 | 738 | 963 | 698 | 27 | 20 | 55 | 156,9 (16,0) | 7,2 | |||||||||
| ПТР-21-1 | 802 | 1015 | 754 | 30 | 24 | 65 | 205,94 (21,0) | 9,5 | |||||||||
| ПТР-25-1 | 854 | 1100 | 802 | 36 | 26 | 70 | 245,16 (25,0) | 13,8 | |||||||||
| ПТР-30-1 | 913 | 1161 | 857 | 36 | 28 | 75 | 294,2 (30,0) | 17,4 |

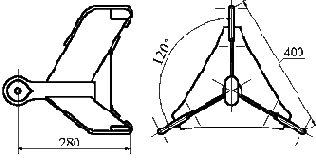

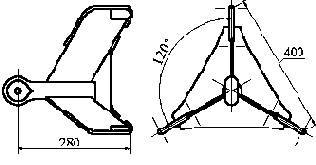

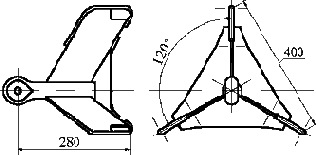

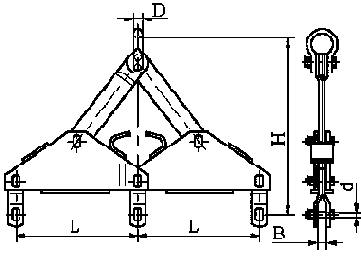

Коромысла балансирные 3КБ
Коромысла трехцепные балансирные типа 3КБ с одной точкой крепления применяются в изолирующих подвесках на линиях электропередачи.
Коромысла балансирные 3КБ соответствуют требованиям ТУ 3449-112-00111120.
Технические характеристики:
| Марка коромысла | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||
| L | H | D | B | d | |||||||||||
| 3КБ-21-1 | 400 | 665 | 26 | 17 | 16 | 210 | 25,8 | ||||||||
| 3КБ-40-1 | 450 | 750 | 34 | 23 | 22 | 400 | 61,2 | ||||||||
| 3КБ-45-1 | 450 | 753 | 36 | 26 | 25 | 450 | 65,8 | ||||||||
| 3КБ-60-1 | 450 | 780 | 40 | 29 | 28 | 600 | 90,8 | ||||||||
| 3КБ-90-2 | 450 | 850 | 48 | 38 | 36 | 900 | 108 | ||||||||
| 3КБ-120-1 | 900 | 1230 | 60 | - | - | 1200 | 291 |

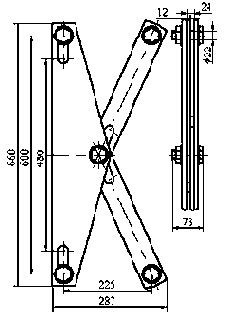

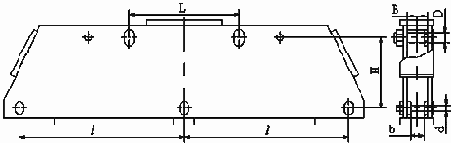

с двумя точками крепления применяются
Коромысла трехцепные двухреберные 3КД2 с двумя точками крепления применяются в изолирующих подвесках на линиях электропередачи.
Коромысла соответствуют требованиям ТУ 3449-112-00111120.
Технические характеристики:
| Марка коромысла | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||
| L | l | H | B | b | D | d | |||
| 3КД2-40-1 | 600 | 450 | 120 | 29 | 23 | 28 | 22 | 400 | 38,0 |
| 3КД2-60-1 | 600 | 450 | 160 | 38 | 29 | 36 | 28 | 600 | 56,5 |
| 3КД2-120-1 | 1500 | 900 | 250 | 47 | 42 | 45 | 40 | 1200 | 213,0 |
| 3КД2-180-1 | 1200 | 1350 | 350 | 58 | 47 | 58 | 45 | 1800 | 457,1 |
| 3КД2-180-2 | 1200 | 900 | 350 | 58 | 47 | 56 | 45 | 1800 | 263,0 |
Коромысла двухцепные типа 2КД
Коромысла двухцепные типа 2КД с одной точкой крепления предназначены для присоединения к одноцепным изолирующим подвескам двух проводов фазы на линиях электропередачи.
Коромысла двухцепные соответствуют требованиям ТУ 3449-112-00111120.
Технические характеристики:
| Марка коромысла | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||
| C | H | B | d | ||||||||||
| 2КД-7-1С | 120 | 70 | 16 | 17 | 70 | 1,46 | |||||||
| 2КД-12-1С | 800 | 175 | 23 | 22 | 120 | 21,7 | |||||||
| 2КД-12-2С | 200 | 108 | 34 | 32 | 120 | 10,2 | |||||||
| 2КД-16-2A | 400 | 105 | 23 | 22 | 160 | 7,8 |
с одной точкой крепления предназначены
Коромысла двухцепные типа К2 с одной точкой крепления предназначены для присоединения к одноцепным изолирующим подвескам двух проводов фазы на линиях электропередачи.
Коромысла двухцепные соответствуют требованиям ТУ 3449-112-00111120.
Технические характеристики:
| Марка коромысла | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | |||
| B | C | H | D | |||
| К2-7-1С | 16 | 120 | 70 | 17 | 70 | 1,5 |
| К2-12-2 | 22 | 150 | 60 | 23 | 120 | 2,5 |
Коромысла универсальные типа 2КУ
Коромысла универсальные типа 2КУ применяются для комплектования двухцепных изолирующих подвесок и крепления двух проводов фазы к изолирующим подвескам на линиях электропередачи.
Коромысла универсальные 2КУ соответствуют требованиям ТУ 3449-112-00111120.
Технические характеристики:
| Марка коромысла | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||
| B | L | R | d | H | |||||||||||
| 2КУ-12-2 | 20 | 600 | 10 | 30 | 315 | 117 | 11,4 | ||||||||
| 2КУ-12-1 | 20 | 400 | 10 | 23 | 190 | 120 | 4,4 | ||||||||
| 2КУ-30-1 | 30 | 450 | 15 | 34 | 213 | 300 | 8,6 | ||||||||
| 2КУ-90-1A | 48 | 450 | 24 | 34 | 145 | 900 | 25 |
| Марка коромысла | Код | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | |||||||||||||
| D | D1 | H | H1 | L | |||||||||||||
| 2КУ-30-2 | 352 | 32 | 20 | 256 | 101 | 500 | 300 | 13,0 | |||||||||
| 2КУ-45-1 | 354 | 36 | 24 | 183 | 100 | 400 | 450 | 10,42 | |||||||||
| 2КУ-60-1 | 356 | 42 | 28 | 360 | 110 | 600 | 600 | 28,8 | |||||||||
| 2КУ-90-1 | 373 | 48 | 34 | 352 | 119 | 600 | 900 | 31,8 | |||||||||
| 2КУ-135-1 | 375 | 60 | 40 | 396 | 155 | 600 | 1350 | 44,3 |
Для объединения трех цепей натяжной
Для объединения трех цепей натяжной изолирующей подвески с помощью лучей коромысла.
Соответствует требованиям ТУ 3449-112-00111120.
Технические характеристики:
| Разрушающая нагрузка, кН | Масса, кг |
| 90 | 49,0 |
Предназначено для равномерного распределения нагрузок
Предназначено для равномерного распределения нагрузок между отдельными цепями изоляторов, применяется для крепления четырех проводов к гирлянде изоляторов.
Технические характеристики:
| Разрушающая нагрузка, кН | Масса, кг |
| 250 | 44,6 |
применяется для объединения двух
Коромысло лучевое 2КЛ-12/16- 1 применяется для объединения двух цепей натяжной изолирующей подвески на линиях электропередачи.
Коромысло соответствует требованиям ТУ 3449-112-00111120.
Технические характеристики:
| Разрушающая нагрузка, кН | Масса, кг |
| 60 | 13,95 |
применяется для объединения пяти
Коромысло лучевое 5КЛ-40- 1 применяется для объединения пяти цепей натяжной изолирующей подвески на линиях электропередачи.
Коромысло соответствуют требованиям ТУ 3449-112-00111120.
Технические характеристики:
| Разрушающая нагрузка, кН | Масса, кг |
| 190 | 149,0 |

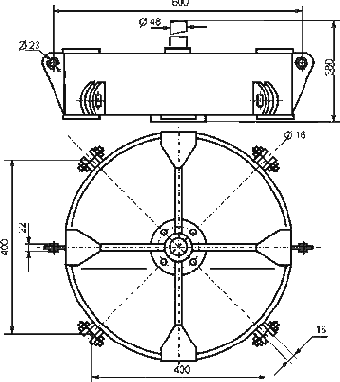

применяется для объединения восьми
Коромысло лучевое 8КЛ-16- 2 применяется для объединения восьми цепей натяжной изолирующей подвески на линиях электропередачи.
Коромысло соответствует требованиям ТУ 3449-112-00111120.
Технические характеристики:
| Разрушающая нагрузка, кН | Масса, кг |
| 75 | 156,6 |

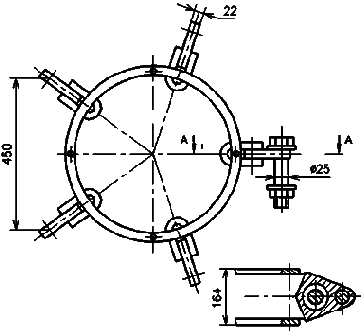

Предназначены для объединения пяти цепей
Предназначены для объединения пяти цепей натяжной изолирующей подвески, обеспечивают надежную работу линии при обрыве одной и даже двух цепей изоляторов, не допуская падение провода на землю.
Технические характеристики:
| Разрушающая нагрузка, кН | Масса, кг |
| 60 | 53,1 |

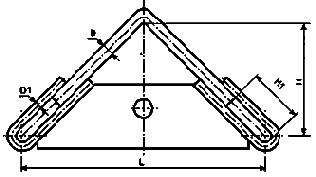

Предназначено для равномерного распределения нагрузок
Предназначено для равномерного распределения нагрузок между отдельными цепями изоляторов, применяется для крепления трех проводов к гирлянде изоляторов. Обеспечивает соединение цепного типа.
Технические характеристики:
| Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||
| D | D1 | H | H1 | L | ||
| 38 | 18 | 290 | 68 | 400 | 300 | 18,2 |
Предназначено для равномерного распределения нагрузок
Предназначено для равномерного распределения нагрузок между отдельными цепями изоляторов, применяется для крепления трех проводов к гирлянде изоляторов. Обеспечивает соединение цепного типа.
Технические характеристики:
| Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||
| D | D1 | H | H1 | L | ||
| 42 | 22 | 330 | 70 | 400 | 450 | 20,2 |

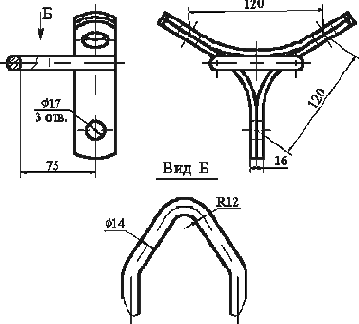

предназначено для крепления трех
Коромысло однореберное трехлучевое КТЗ-7- 1 предназначено для крепления трех проводов к изолирующим подвескам.
Коромысло соответствует требованиям ТУ 3449-112-00111120.
Технические характеристики:
| Разрушающая нагрузка, кН | Масса, кг |
| 70 | 1,5 |
к изолирующей подвеске. Обеспечивают соединение
Для крепления трех проводов к изолирующей подвеске. Обеспечивают соединение цепного типа.
Соответствует требованиям ТУ 3449-112-00111120.
Технические характеристики:
| Разрушающая нагрузка, кН | Масса, кг |
| 160 | 9,0 |
Serga_srs
|

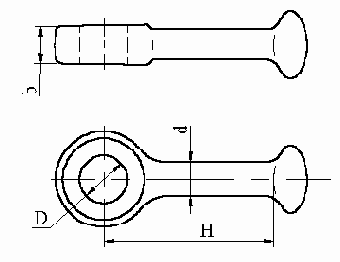

Серьги типа СР
Серьги типа СР предназначены для составления изолирующих подвесок проводов и молниезащитных тросов воздушных линий электропередачи.
Серьги пестиком соединяются с шапкой изолятора или ушком.
Размеры гнезд шапок изоляторов и ушек должны соответствовать размерам пестиков серег по ГОСТ 27396-93. Соединяемые размеры проушин соответствуют требованиям ГОСТ 11359-75. Серьги соответствуют требованиям ТУ 3449-105-00111120.
Технические характеристики:
| Марка серьги | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||||
| D | d | D1 | b | H | H1 | ||||||||||||
| СР-4-11 | 15 | 11,9 | - | 14 | 50 | - | 40 | 0,30 | |||||||||
| СР-7-16 | 17 | 16 | 42 | 17 | 65 | 99 | 70 | 0,30 | |||||||||
| СР-12-12 | 23 | 16 | 45 | 22 | 65 | 103 | 120 | 0,41 | |||||||||
| СР-12-16 | 23 | 17 | 45 | 22 | 65 | - | 120 | 0,41 | |||||||||
| СР-16-20 | 26 | 20 | 50 | 25 | 70 | 117 | 160 | 0,55 | |||||||||
| СР-21-20 | 29 | 21 | 52 | 28 | 80 | 127 | 210 | 0,65 | |||||||||
| СР-30-24 | 38 | 24 | 57 | 35 | 100 | 155 | 300 | 1,35 | |||||||||
| СР-40-28 | 42 | 20 | 77 | 40 | 120 | 182 | 400 | 1,73 |
Скобы типа СК и СКД
Скобы типа СК и СКД предназначены для перехода с шарнирного цепного соединения на соединение типа "палец-проушина", изменения расположения оси шарнирности, сцепления арматуры, рассчитанной на разные нагрузки.
Скобы соответствуют требованиям ТУ 3449-107-00111120.
Технические характеристики:
| Марка скобы | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||||||
| D | d | d1 | B | B1 | H | H1 | |||||||||||||
| СК-7-1A | 42 | 16 | 14 | 17 | 66 | 50 | 85 | 70 | 0,38 | ||||||||||
| СК-12-1A | 52 | 22 | 18 | 23 | 93 | 65 | 108 | 120 | 0,91 | ||||||||||
| СК-16-1A | 52 | 25 | 20 | 26 | 103 | 70 | 115 | 160 | 1,22 | ||||||||||
| СК-21-1A | 62 | 28 | 24 | 29 | 108 | 75 | 129 | 210 | 1,82 | ||||||||||
| СК-25-1A | 66 | 32 | 26 | 34 | 120 | 90 | 148 | 250 | 2,33 | ||||||||||
| СК-30-1A | 73 | 36 | 28 | 38 | 130 | 100 | 163 | 300 | 2,79 | ||||||||||
| СК-60-1A | 97 | 45 | 38 | 47 | 162 | 125 | 210,5 | 600 | 6,44 | ||||||||||
| СК-75-1A | 116 | 50 | 40 | 52 | 182 | 125 | 222 | 750 | 10,90 | ||||||||||
| СК-90-1A | 120 | 56 | 48 | 58 | 195 | 150 | 257 | 900 | 12,22 | ||||||||||
| СК-110-1A | 130 | 60 | 53 | 62 | 215 | 150 | 267 | 1100 | 16,43 | ||||||||||
| СК-120-1 | 145 | 65 | 60 | 67 | 225 | 180 | 312,5 | 1200 | 21,65 | ||||||||||
| СКД-10-1 | - | 16 | 18 | 19 | - | 80 | - | 100 | 0,67 | ||||||||||
| СКД-12-1 | 42 | 18 | 16 | 19 | 83 | 80 | 116 | 120 | 0,67 | ||||||||||
| СКД-16-1 | 52 | 25 | 20 | 26 | 103 | 105 | 150 | 160 | 1,36 | ||||||||||
| СКД-21-1 | 62 | 28 | 24 | 29 | 108 | 115 | 169 | 210 | 2,00 | ||||||||||
| СКД-30-1 | 73 | 36 | 28 | 38 | 125 | 120 | 183 | 300 | 3,10 | ||||||||||
| СКД-45-1 | 88 | 40 | 34 | 42 | 140 | 170 | 247 | 450 |
Скобы трехлапчатые СКТ
Скобы трехлапчатые СКТ предназначены для сцепления арматуры, рассчитанной на разные нагрузки, изменения расположения оси шарнирности.
Скобы соответствуют требованиям ТУ 3449-107-00111120.
Технические характеристики:
| Марка скобы | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||
| H | B | b | D | d | |||||||||||
| СКТ-4-1 | 60 | 15 | 14 | 15 | 14 | 40 | 0,24 | ||||||||
| СКТ-7-1 | 60 | 17 | 16 | 17 | 16 | 70 | 0,46 | ||||||||
| СКТ-12-1 | 70 | 23 | 22 | 23 | 22 | 120 | 0,93 | ||||||||
| СКТ-16-1 | 80 | 26 | 25 | 26 | 25 | 160 | 1,52 | ||||||||
| СКТ-21-1 | 90 | 29 | 28 | 29 | 28 | 210 | 1,96 | ||||||||
| СКТ-30-1 | 110 | 38 | 36 | 38 | 36 | 300 | 3,53 | ||||||||
| СКТ-45-1 | 120 | 42 | 40 | 42 | 40 | 450 | 6,52 | ||||||||
| СКТ-53-1 | 130 | 44 | 42 | 44 | 42 | 530 | 7,43 | ||||||||
| СКТ-60-1 | 150 | 47 | 45 | 47 | 45 | 600 | 9,52 | ||||||||
| СКТ-25-1 | 90 | 34 | 32 | 34 | 32 | 250 | 2,57 |
Узлы крепления типа КГ
Узлы крепления типа КГ предназначены для крепления натяжных и поддерживающих изолирующих подвесок к опорам воздушных линий электропередачи и распределительных устройств.
Узлы крепления типа КГ крепятся к опорам U-образными болтами. После затяжки гайки фиксируются от самоотвинчивания раскерниванием.
Узлы крепления соответствуют требованиям ТУ 3449-108-00111120.
Технические характеристики:
| Марка узла рис. 1 | Размеры, мм | Комплектующая скоба | Разрушающая нагрузка, кН | Масса, кг | |||||||||
| D | Z | L | |||||||||||
| КГ-12-1 | 16 | 85 | 41 | СК-16-1A | 120 | 2,40 | |||||||
| КГ-16-1 | 20 | 95 | 48 | СК-21-1A | 160 | 3,22 |
| Марка узла рис. 2 | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||
| D | Z | l | |||||||||
| КГ-12-3 | 16 | 85 | 41 | 120 | 1,2 | ||||||
| КГ-21-3 | 20 | 85 | 48 | 210 | 2 | ||||||
| КГ-25-3 | 24 | 100 | 55 | 250 | 2,90 |
Узлы крепления типа КГН
Узлы крепления типа КГН предназначены для крепления изолирующих подвесок на специальных переходах с большими механическими нагрузками. Конструкция узла крепления выполнена в виде вертлюга, позволяющего осуществлять привязку к опорам трубчатых и других конструкций.
Узлы крепления КГН соответствуют требованиям ТУ 3449-108-00111120.
Технические характеристики:
| Марка узла | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||||
| B | L | H | H1 | D | d | ||||||||||||
| КГН-7-5 | 16 | 60 | 120 | 105 | 17 | 32 | 70 | 3,07 | |||||||||
| КГН-12-5 | 22 | 70 | 160 | 140 | 23 | 40 | 120 | 5,2 | |||||||||
| КГН-16-5 | 25 | 70 | 160 | 140 | 26 | 40 | 160 | 5,22 | |||||||||
| КГН-21-5 | 28 | 85 | 180 | 160 | 29 | 50 | 210 | 10,1 | |||||||||
| КГН-30-5 | 36 | 100 | 200 | 180 | 38 | 56 | 300 | 15,6 | |||||||||
| КГН-45-5 | 40 | 115 | 220 | 200 | 42 | 70 | 450 | 23,6 |
Узлы крепления типа КГП
Узлы крепления типа КГП предназначены для крепления поддерживающих изолирующих подвесок к опорам воздушных линий электропередачи и распределительных устройств.
Узлы крепления типа КГП имеют размеры, соответствующие привязочным размерам унифицированных промежуточных опор.
Узлы крепления соответствуют требованиям ТУ 3449-108-00111120.
Технические характеристики:
| Марка узла | Размеры, мм | Разрушающаянагрузка, кН | Масса, кг | ||||||||||||||||||
| L | H | H1 | d | B | d1 | a max | a min | ||||||||||||||
| КГП-7-1 | 80 | 82 | 18 | 16 | 17 | 16 | 8 | 6 | 70 | 0,8 | |||||||||||
| КГП-7-2Г | 50 | 315 | 238 | 16 | 8 | 6 | 70 | 1,26 | |||||||||||||
| КГП-7-2Б | 80 | 116 | 39 | 20 | 16 | 12 | 70 | 1,12 | |||||||||||||
| КГП-7-3 | 80 | 32 | 16 | 8 | 6 | 70 | 0,44 | ||||||||||||||
| КГП-9/12-2C | 44 | 95 | 12 | 20 | 23 | 22 | 18 | 12 | 120 | 1,7 | |||||||||||
| КГП-12-1 | 80 | 104 | 21 | 20 | 23 | 22 | 16 | 12 | 120 | 2 | |||||||||||
| КГП-16-1 | 100 | 113 | 18 | 24 | 26 | 25 | 16 | 12 | 160 | 2,43 | |||||||||||
| КГП-16-2 | 80 | 109 | 19 | 20 | 26 | 25 | 16 | 12 | 160 | 2 | |||||||||||
| КГП-16-3 | 80 | 39 | 20 | 16 | 12 | 160 | 0,81 | ||||||||||||||
| КГП-21-3 | 100 | 38 | 24 | 16 | 12 | 210 | 1,22 |

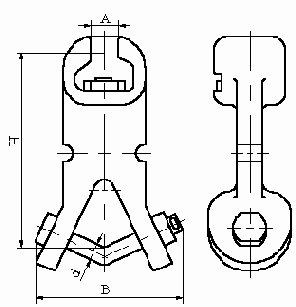

Ушки двухлапчатые типа У2, У2К
Применяется для соединения стержня линейного изолятора или пестика с линейной арматурой.
Соответствует требованиям ТУ 3449-111-00111120.
Технические характеристики:
| Марка ушка | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||
| H | A | B | d | ||||||||||
| У2-7-16 | 95,5 | 19,2 | 17 | 16 | 70 | 0,98 | |||||||
| У2-12-16 | 102,5 | 19,2 | 23 | 22 | 120 | 1,52 | |||||||
| У2К-7-16 | 77 | 19,2 | 17 | 16 | 70 | 0,98 |
| Марка ушка | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||||
| d | B | B2 | D1 | H | H1 | ||||||||||||
| У2-16-20 | 25 | 26 | 75 | 23 | 113,5 | 152 | 160 | 2,17 | |||||||||
| У2-21-20 | 28 | 29 | 78 | 23 | 131 | 174 | 210 | 3,56 | |||||||||
| У2-30-24 | 36 | 38 | 94 | 27,5 | 150 | 205,5 | 300 | 6,43 |
Ушки двухлапчатые типа УС, УСК
Применяется для обеспечения цепного соединения со скобами типа СК или арочной подвеской поддерживающего зажима.
Соответствует требованиям ТУ 3449-111-00111120.
Технические характеристики:
| Марка ушка | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||
| H | A | B | d | ||||||||||
| УС-7-16 | 104 | 19,2 | 110 | 18 | 70 | 1,25 | |||||||
| УС-12-16 | 113 | 19,2 | 122 | 25 | 120 | 2 | |||||||
| УСK-7-16 | 67 | 19,2 | 110 | 18 | 70 | 1,2 | |||||||
| УСK-12-16 | 78 | 19,2 | 125 | 25 | 120 | 2,1 |
| Марка ушка | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||||||
| d | d1 | D1 | B1 | B2 | H | H1 | |||||||||||||
| УС-16-20 | 28 | 35 | 23 | 146 | 72 | 132 | 172 | 160 | 2,90 | ||||||||||
| УС-21-20 | 28 | 35 | 23 | 168 | 79 | 145 | 185 | 210 | 4,71 | ||||||||||
| УС-30-24 | 36 | 35 | 27,5 | 198 | 94 | 164 | 215 | 300 | 7,50 | ||||||||||
| УС-40-28 | 42 | 40 | 32 | 228 | 112 | 200 | 255 | 400 | 12,5 |
| Марка ушка | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||||||
| d | d1 | D1 | B1 | B2 | H | H1 | |||||||||||||
| УСK-7-16 | 18 | 25 | 19,2 | 110 | 52 | 67 | 95 | 70 | 1,2 | ||||||||||
| УСK-12-16 | 25 | 32 | 19,2 | 125 | 60 | 78 | 112 | 120 | 2,1 | ||||||||||
| УСK-16-20 | 28 | 35 | 23 | 142 | 70 | 90 | 130 | 160 | 3,3 | ||||||||||
| УСK-21-20 | 28 | 35 | 23 | 163 | 79 | 90 | 125 | 210 | 4,17 | ||||||||||
| УСK-30-24 | 36 | 35 | 27<5 | 198 | 94 | 100 | 150 | 300 | 7,4 | ||||||||||
| УСK-40-28 | 42 | 40 | 32 | 228 | 112 | 127 | 179 | 400 | 11,3 |
Ушки однолапчатые типа У1,У1К
Ушки однолапчатые предназначены для соединения стержня подвесного изолятора или серьги с другой линейной арматурой.
Ушки комплектуются W-образными замками для запирания стержня изолятора или пестика серьги.
Гнездо сферического шарнирного соединения ушек выполняется по ГОСТ 27396-93. Соединяемые размеры проушин соответствуют требованиям ГОСТ 11359-75. Ушки соответствуют требованиям ТУ 3449-111-00111120.
Технические характеристики:
| Марка ушка | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||
| H | A | B | D | ||||||||||
| У1-4-11 | 80,5 | 12,5 | 14 | 15 | 40 | 0,53 | |||||||
| У1-7-16 | 96,5 | 19,2 | 16 | 17 | 70 | 0,67 | |||||||
| У1-12-16 | 102,5 | 19,2 | 22 | 23 | 120 | 1,05 | |||||||
| У1К-7-16 | 77 | 19,2 | 16 | 17 | 70 | 0,62 |
| Марка ушка | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||||||||
| D | b | B1 | B2 | D1 | H | H1 | |||||||||||||
| У1-16-20 | 26 | 25 | 66 | 75 | 23 | 113,5 | 152 | 160 | 1,6 | ||||||||||
| У1-21-20 | 29 | 28 | 72 | 78 | 23 | 130,5 | 173 | 210 | 2,24 | ||||||||||
| У1-30-24 | 38 | 36 | 94 | 94 | 27,5 | 150 | 205,5 | 300 | 5,04 | ||||||||||
| У1-40-28 | 42 | 40 | 112 | 112 | 32 | 190 | 225 | 400 | 8,15 |
Ушки укороченные
Ушки укороченные предназначены для комплектования коротких поддерживающих подвесок линий электропередачи 330 500кВ беззащитных колец.
Ушки комплектуются УУ-образными замками для запирания стержня сферического шарнира.
Соответствует требованиям ТУ 3449-111-00111120.
Технические характеристики:
| Марка ушка | Размеры, мм | Разрушающая нагрузка, кН | Масса, кг | ||||||||||
| D | A | A1 | H | ||||||||||
| У-7-16 | 20 | 38 | 19,2 | 42 | 70 | 1,05 | |||||||
| У-12-16 | 20 | 32 | 19,2 | 42 | 120 | 1,3 | |||||||
| У-16-20 | 28 | 47 | 23 | 48 | 160 | 2,3 | |||||||
| У-21-20 | 28 | 47 | 23 | 48 | 210 | 2,66 |
